Planet WGSW-20160HP
Menu-

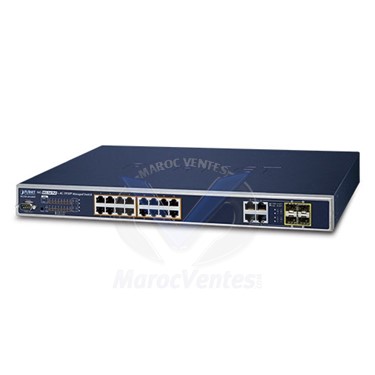

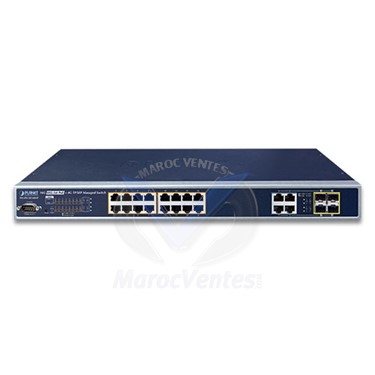

Switch géré combiné L2 + 16 ports 10/100 / 1000BASE-T 802.3at PoE + 4 ports Gigabit TP / SFP
Sur commande
81 312,00 Dh TTC
6 240,00 Dh TTC
5 731,20 Dh TTC
4 776,00 Dh HT
Fiche Technique
Spécifications matérielles Version matérielle 2 Ports en cuivre 16 ports 10/100 / 1000BASE-T RJ45 auto-MDI / MDI-X Interfaces combo 10/100/1000 Mbps / SFP 4 interfaces combo partagées TP et SFP 10/100 / 1000Mbps, SFP (mini-GBIC) prend en charge le DDM double mode 100 / 1000Mbps, partagé avec Port-17 à Port-20 Console 1 port série DB9 RS232 (115200, 8, N, 1) Architecture de commutateur Stockage et retransmission Commutateur Fabric 40Gbps / non bloquant Débit 29.7Mpps@64Bytes Table d'adresses Entrées 8K, apprentissage et vieillissement automatique des adresses source Tampon de données partagé 4 mégabits Contrôle de flux Trame de pause IEEE 802.3x pour duplex intégral Contre-
pression pour semi-duplexCadre Jumbo 9 000 octets Bouton de réinitialisation <5 sec: redémarrage du système
> 5 sec: réglage d'usine par défautLED Système:
alimentation ( vert ), SYS (système, vert )
Alerte:
FAN1 ( vert ), FAN2 ( vert )
Interfaces Ethernet PoE (port 1 à port 16):
LNK / ACT (10/100/1000 Mbps, vert ), entrée PoE -Utiliser ( Orange )
10/100 / 1000BASE-T Combo Ports (Port 17 à port 20):
1000 (LNK / ACT, Vert ), 10/100 (LNK / ACT, Orange )
100 / 1000Mbps SFP Interfaces combo SFP (Port 17 au port 20):
1000 (LNK / ACT, vert ), 100 (LNK / ACT, orange )Exigences d'alimentation 100 ~ 240V AC, 50 / 60Hz, 2A Consommation électrique (chargement complet) 252 watts / 860BTU Protection ESD 6KV DC Dimensions (L x P x H) 440 x 300 x 44,5 mm, hauteur 1U Poids 4,1 kg Spécifications de l'alimentation par Ethernet Norme PoE Power over Ethernet Plus PSE IEEE 802.3at Type d'alimentation PoE Envergure Sortie d'alimentation PoE Par port 56V DC, 590mA. max. 30,8 watts Affectation des broches d'alimentation 1/2 (+), 3/6 (-) Budget d'alimentation PoE 230 watts max. @ 25 degrés C
190 watts max. À 50 degrés CNombre de PD, 7 watts 16 unités Nombre de PD, 15,4 watts 14 unités Nombre de PD, 30 watts 7 unités Fonction couche 2 Configuration du port Port désactiver / activer la
négociation automatique 10/100 / 1000Mbps sélection de mode full et half duplex
Contrôle de flux désactiver / activerStatut du port Afficher le mode duplex de vitesse de chaque port, l'état de la liaison, l'état du contrôle de flux, l'état de la négociation automatique, l'état de la jonction Miroir de port
Moniteur TX / RX / Many-to-1VLAN VLAN basé sur les balises 802.1Q, jusqu'à 255 groupes de VLAN Tunnel
Q-in-Q
VLAN privé (PVE)
VLAN basé sur
protocole VLAN basé sur MAC VLAN
vocal VLAN
MVR (Multicast VLAN Registration)
GVRP (GARP VLAN Registration Protocol)
Jusqu'à 255 Groupes de VLAN, sur 4094 ID de VLANAgrégation de liens IEEE 802.3ad LACP / tronc statique
Prend en charge 10 groupes de troncs avec 4 ports par groupe de troncsProtocole Spanning Tree Protocole IEEE 802.1D Spanning Tree Protocole
IEEE 802.1w Rapid Spanning Tree Protocol Protocole
IEEE 802.1s Multiple Spanning TreeQoS Basé sur la classification du trafic, priorité stricte et priorité WRR à
8 niveaux pour la commutation
- Numéro de port
- Priorité 802.1p
- Étiquette VLAN 802.1Q
- Champ DSCP / TOS dans le paquet IPIGMP Snooping IPv4 IGMP Snooping (v1 / v2 / v3), jusqu'à 255 groupes de multidiffusion
Prise en charge du mode Querier IPv4 IGMPMLD Snooping IPv6 MLD Snooping ((v1 / v2), jusqu'à 255 groupes de multidiffusion
Prise en charge du mode Querier IPv6 MLDContrôle de bande passante Contrôle de la bande passante par port
Entrée: 500Kb ~ 80Mbps Sortie
: 64Kb ~ 80MbpsListe de contrôle d'accès ACL basée sur IP / ACL basée sur MAC
Jusqu'à 256 entréesSécurité IEEE 802.1X - Authentification basée sur les ports et basée sur MAC
Client RADIUS intégré pour coopérer avec le serveur
RADIUS Authentification d'accès utilisateur RADIUS / TACACS +
Sécurité des ports
DHCP Snooping et DHCP Option82
STP Garde BPDU, filtrage BPDU et transmission BPDU
Prévention des attaques DoS IP
ARP inspection ARP inspection
IP gardien de la sourceFonction couche 3 Interface IP Max. 8 interfaces VLAN Table de routage Max. 32 entrées de routage Protocoles de routage Routage statique du logiciel IPv4 Routage
statique du logiciel IPv6Fonction de gestion Interfaces de gestion de base Console; Telnet; Navigateur Web; SNMP v1, v2c Interfaces de gestion sécurisées SSH, TLS, SSL, SNMP v3 MIB SNMP RFC 1213 MIB-II
IF-MIB
RFC 1493 Bridge MIB
RFC 1643 Ethernet MIB
RFC 2863 Interface MIB
RFC 2665 Ether-Like MIB
RFC 2737 Entity MIB
RFC 2819 RMON MIB (Groupe 1, 2, 3 et 9)
RFC 2618 RADIUS Client MIB RFI
RFC RFC 3411 SNMP-Frameworks-MIB
IEEE 802.1X PAE
LLDP
MAU-MIBConformité aux normes Conformité réglementaire FCC partie 15 classe A, CE Conformité aux normes IEEE 802.3 10BASE-T
IEEE 802.3u 100BASE-TX / 100BASE-FX
IEEE 802.3z 1000BASE-SX / LX
IEEE 802.3ab 1000BASE-T
IEEE 802.3x contrôle de flux et contre-pression
tronc de port IEEE 802.3ad avec
protocole LACP IEEE 802.1D Spanning Tree
Protocole IEEE 802.1w Rapid Spanning Tree
IEEE 802.1s Protocole Spanning Tree multiple
IEEE 802.1p Classe de service
Balisage VLAN IEEE 802.1Q
IEEE 802.1x Authentification de port Contrôle réseau
IEEE 802.1ab LLDP
IEEE 802.3af Power over Ethernet
IEEE 802.3at Power over Ethernet PLUS
RFC 768 UDP
RFC 793 TFTP
RFC 791 IP
RFC 792 ICMP
RFC 2068 HTTP
RFC 1112 IGMP version 1
RFC 2236 IGMP version 2
RFC 3376 IGMP version 3
RFC 2710 MLD version 1
FRC 3810 MLD version 2Environnements en fonctionnement Température: 0 ~ 50 degrés C
Humidité relative: 5 ~ 95% (sans condensation)Espace de rangement Température: -10 ~ 70 degrés C
Humidité relative: 5 ~ 95% (sans condensation) - Plus d'images (2)
